What Is the Aggregate Working Load Limit?

Kierowca platformy, który zakłada, że ​​dwa pasy o udźwigu 5000 funtów wystarczą do maszyny o masie 12 000 funtów, wkrótce nie przejdzie kontroli drogowej. Zasada łącznego limitu obciążenia roboczego (AWLL) zawarta w 49 CFR część 393 nie działa w ten sposób: łączny limit obciążenia roboczego jest sumą nośności roboczej każdego mocowania użytego do zabezpieczenia ładunku , a suma ta musi wynosić co najmniej połowę masy ładunku. W przypadku ładunku o masie 12 000 funtów minimalny łączny DOR wynosi 6000 funtów. Ponieważ mocowanie zakotwiczone od pojazdu do ładunku wlicza się do połowy jego oznaczonego DOR na poczet tej sumy, dwa bezpośrednie mocowania o masie 5000 funtów dają jedynie 5000 funtów – mniej niż wymaganie.

Ta sama logika obowiązuje w przypadku wszystkich rodzajów towarów. Tekst eCFR dotyczący mocowania ładunku stwierdza na przykład, że łączne dopuszczalne obciążenie robocze wszystkich zamocowań na grupie rur nie może być mniejsze niż połowa całkowitego ciężaru rur. Punktem odniesienia dla planowania zabezpieczenia ładunku w Ameryce Północnej jest 50-procentowy poziom odniesienia.

Dopuszczalne obciążenie robocze, siła zrywająca i zdolność mocowania

Limit obciążenia roboczego to maksymalna siła, jakiej może zostać poddany element podczas normalnej pracy. Jest to wartość wytłoczona lub wszyta na etykiecie i liczba regulatorów. Wytrzymałość na rozerwanie to siła, przy której element ulega zniszczeniu. W przypadku taśm poliestrowych producenci zwykle projektują w stosunku 3:1: taśma o wytrzymałości na zerwanie 30 000 funtów jest zwykle oznaczona DOR 10 000 funtów. W Europie norma EN 12195-2 wykorzystuje zdolność mocowania (LC), oznaczoną w daN, która pełni tę samą rolę co DOR.

Zachowaj proste rozróżnienie: gdy inspektor, plan załadunku lub list przewozowy podają łączny limit obciążenia roboczego, liczą się tylko wartości DOR i LC. Wytrzymałość na zerwanie służy do przeglądu inżynieryjnego, a nie do arytmetyki zgodności.

Jak obliczyć łączny limit obciążenia roboczego

Bezpośrednie remisy liczą połowę; remisy over-the-top liczą się w całości

Kalkulacja krok po kroku

1. Zapisz rzeczywistą wagę zabezpieczanego artykułu.
2. Przeczytaj oznaczenie DOR na każdej etykiecie mocowania; jeżeli brakuje etykiety lub jest ona nieczytelna, nie licz tego mocowania.
3. Sklasyfikuj każde połączenie jako bezpośrednie (połowa WLL) lub over-the-top (pełne WLL).
4. Zsumuj otrzymane wartości, aby otrzymać zagregowany DOR.
5. Porównaj tę sumę z 50% masy ładunku.

Przykład: ładunek o masie 12 000 funtów z dwoma górnymi 2-calowymi paskami zapadkowymi, każdy oznaczony DOR 3333 funtów, daje łącznie 6666 funtów — powyżej minimum 6000 funtów. Użyj ponownie tych samych pasów, co mocowania bezpośrednie, a łączna waga spadnie do 3333 funtów, ponieważ każdy liczy się jako 1666,5 funta. Sprzęt nie uległ zmianie; zadziałał układ kotwic.

Minimum FMCSA: zasada 50%, liczba wiązania i zasady dotyczące towarów

Zasada 50%.

Zgodnie z 49 CFR 393.106(b) łączny limit obciążenia roboczego zamocowań dowolnego artykułu ładunku musi wynosić co najmniej 50% całkowitej masy tego artykułu. Jest to numer roboczy stojący za każdym planem ładowania operacje transportowe i transportowe .

Minimalna liczba połączeń

FMCSA ustala również minimalną ilość: co najmniej jedno mocowanie dla artykułu o długości 5 stóp lub krótszego i ważącego 1100 funtów lub mniej oraz co najmniej dwa dla artykułów dłuższych lub cięższych. Liczba połączeń musi być również wystarczająca, aby spełnić łączny wymóg WLL. Ciężka maszyna może potrzebować czterech pasów nie dlatego, że zasada mówi cztery, ale dlatego, że do osiągnięcia łącznej wydajności 50% wymagane są cztery.

Zasady specyficzne dla towaru

Określone klasy ładunków dodają własne wymagania. Rury, zwoje metalowe, rury betonowe, pojazdy i ciężki sprzęt mają specjalne sekcje w 49 CFR część 393. Na przykład zasada dotycząca rur powtarza punkt odniesienia dla połowy ciężaru, podczas gdy przepisy dotyczące zwojów wymagają dodatkowego zabezpieczenia przed ruchem do przodu i stosowaniem tarcia lub blokowania. Przed utworzeniem planu załadunku sprawdź sekcję dotyczącą towarów.

Pięć typowych błędów, które psują zagregowaną matematykę WLL

• Liczenie siły zrywającej zamiast DOR. Wytrzymałość na zerwanie wynosząca 10 000 funtów nie oznacza wkładu wynoszącego 10 000 funtów; typowy 2-calowy pasek waży 3333 funtów.
• Traktuj każdy pasek jak pasek na wierzchu. Bezpośrednie mocowania liczą połowę, a geometria punktów kontrolnych decyduje, która zasada ma zastosowanie.
• Przechowywanie pasków ze zużytymi metkami. Jeśli nie można odczytać oznaczenia DOR, umocowanie nie ma wartości, którą można obronić w celu kontroli lub własnej oceny bezpieczeństwa.
• Ignorując najsłabszy element. Łańcuch o masie 4700 funtów na spoiwie o masie 3300 funtów to zespół o masie 3300 funtów, ponieważ obowiązuje najniższy DOR.
• Jednostki mieszające bez konwersji. 5000 daN równa się w przybliżeniu 11 000 funtów, a nie 5000 funtów. Przed zsumowaniem przelicz każdą wartość na jedną jednostkę.

Jeśli specyfikacja jest niejasna — masa ładunku, rodzaj mocowania lub układ kotwicy — zapytaj zespół inżynierów producenta bezpośrednio. Wysłanie planu załadunku przed zakupem jest tańsze niż wyjaśnianie go po nieudanej kontroli.

Wybór wiązań, które sprawiają, że zagregowana matematyka działa

Zagregowany WLL to nie tylko koncepcja zgodności; dla kupujących jest to specyfikacja zakupowa. Wybór produktów standardowych na rynku z wyraźnymi, trwałymi oznaczeniami DOR sprawia, że ​​obliczenia stają się przewidywalne od pierwszego załadunku.

Paski zapadkowe na rynek amerykański

Floty platformowe poruszające się w klasie poniżej 49 CFR korzystają z pasów, których DOR jest podany na etykiecie. 2-calowy zespół w stylu amerykańskim o wytrzymałości na zerwanie wynoszącej 10 000 funtów zazwyczaj ma DOR wynoszący 3333 funtów, a prowadzenie nad głową pozwala obliczyć pełną wartość. Dla flot budujących te plany załadunku, nasze 2-calowe paski zapadkowe o wytrzymałości 10 000 funtów do mocowania ładunku są przeznaczone do wielokrotnego napinania i posiadają wyraźne etykiety znamionowe.

2-calowe pasy zapadkowe o udźwigu 10000 funtów dla dostawców skutecznego mocowania ładunków, firma Ningbo Force Auto Parts Co., Ltd to chiński dostawca ODM/OEM 2-calowe paski zapadkowe o udźwigu 10000 funtów do wydajnego mocowania ładunku i niestandardowa firma... Zobacz produkt →

Pasy mocujące zgodne ze standardami UE

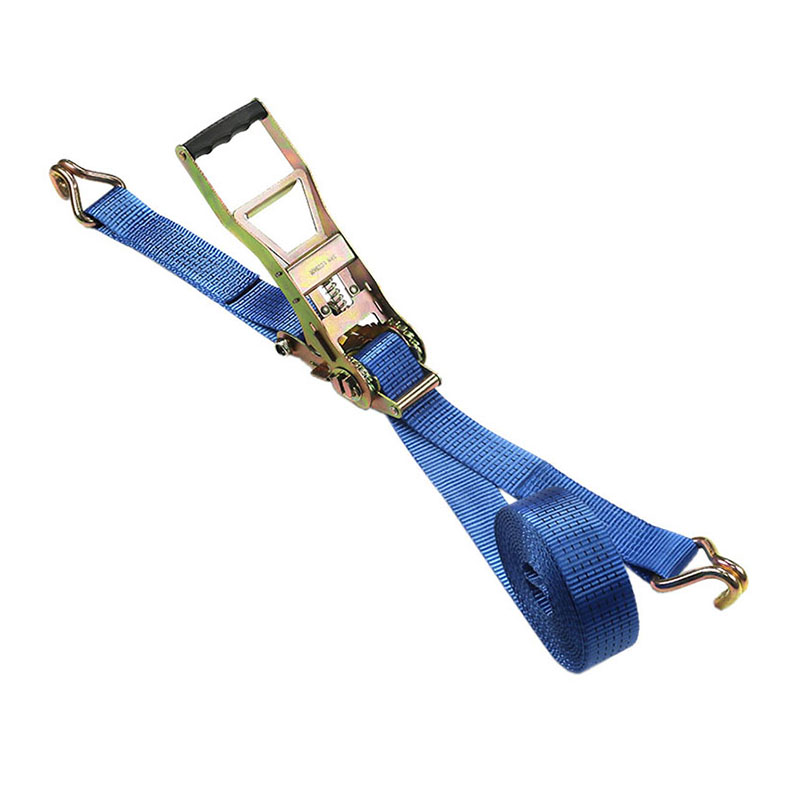

Spedytorzy pracujący zgodnie z normą EN 12195-2 odczytują udźwig w daN. Pas o średnicy 50 mm i LC o wytrzymałości 5000 daN zapewnia około 11 000 funtów utwierdzenia w przypadku mocowania od góry, dlatego też floty transportu ciężkiego preferują szerokie pasy mocujące. The Wytrzymały pas transportowy o średnicy 50 mm i udźwigu 5 ton jest praktycznym przykładem montażu o wysokim LC z oznakowaniem niezbędnym do dokumentacji opartej na EN.
