Gdybyś tylko pamiętał z tego jedną rzecz Przewodnik zakupu systemu e-track , pamiętaj o tym: szyna jest tak wytrzymała, jak jej najsłabsze mocowanie, najsłabszy punkt spawania i najsłabsza śruba montażowa. System mocowania przyczepy towarowej to łańcuch współpracujących ze sobą części, a kupujący, którzy skupiają się wyłącznie na stalowej szynie, ignorując okucia, elementy montażowe i podłoże ściany, często kończą na zestawie, który wygląda solidnie, ale zawodzi pod prawdziwym obciążeniem.
Przed zakupem sprawdź pięć rzeczy: znamionową nośność na punkt, grubość rozstawu szyn, zgodność rozstawu szczelin z istniejącymi paskami i akcesoriami, czy potrzebujesz montażu na ścianie, podłodze czy suficie oraz czy dostawca może zapewnić ciągłą dostępność akcesoriów. Każda inna decyzja podjęta w tym przewodniku opiera się na tych pięciu punktach kontrolnych.
W poniższych sekcjach omówiono obciążenia znamionowe, rozmiary, miejsce montażu, etapy instalacji, kwestie materiałowe oraz sposób, w jaki e-track system mocowania przyczepy można porównać z alternatywnymi rozwiązaniami z szyną L, dzięki czemu decyzję można podjąć na podstawie faktycznego sposobu użytkowania przyczepy, a nie na założeniach.

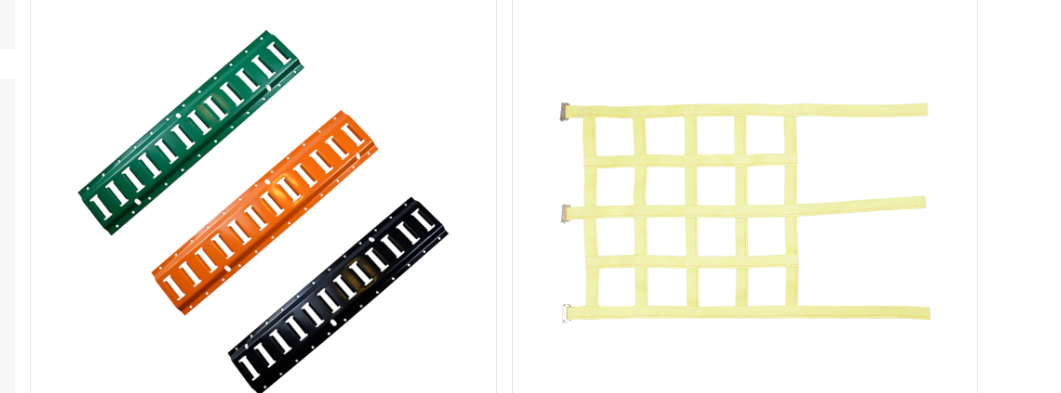

System e-track jest zbudowany wokół uformowanej stalowej szyny z rzędem standardowych owalnych szczelin rozmieszczonych na całej długości w regularnych odstępach co cal. Owalny kształt jest zamierzony. Okucia, takie jak o-ringi, pojedyncze kołki, pierścienie typu D i łączniki kulowe, są zaprojektowane z dopasowaną owalną główką, którą wsuwa się w szczelinę, a następnie blokuje w odpowiednim położeniu za pomocą ćwierć obrotu, zapewniając punkt połączenia bez użycia narzędzi, który można zmienić w dowolnym miejscu wzdłuż szyny.
Ponieważ wszystkie szczeliny wzdłuż szyny są identyczne, operator może dodawać, usuwać lub przesuwać punkt kotwiczenia bez konieczności wiercenia nowych otworów lub noszenia dodatkowego sprzętu. To właśnie odróżnia prawdziwy system mocowania przyczepy ładunkowej oparty na e-tracku od stałych kotew z pierścieniem typu D przykręcanych w ustalonych miejscach. Elastyczność w zakresie zmiany położenia punktów kotwiczenia jest jednym z głównych powodów, dla których floty i firmy przeprowadzkowe standaryzują rozwiązania w zakresie e-track, a nie pojedynczych punktów mocowania.
E-track pojawia się najczęściej w przyczepach zamkniętych, przyczepach użytkowych, przyczepach ruchomych i pojazdach do transportu ładunków drobnicowych. Każda aplikacja wykorzystuje ten sam standard szyn i szczelin, co jest jednym z powodów, dla których e-track stał się de facto standardem w branży konwersji przyczep i samochodów dostawczych, a nie zastrzeżonym systemem powiązanym z jednym typem pojazdu.
Porównując opcje, większość kupujących bierze pod uwagę te same czynniki, tylko w innej kolejności, w zależności od sposobu użytkowania przyczepy. Poniższy wykres przedstawia ogólny ranking priorytetów stosowany przez nabywców flot i producentów naczep podczas oceniania konfiguracji e-track w dziesięciopunktowej skali według kryteriów, które mają największe znaczenie w codziennej obsłudze ładunków.
Przykładowa punktacja priorytetu nabywcy, dziesięciopunktowa skala, oparta na wspólnych kryteriach zakupu floty naczep.
Nośność i jakość stali szynowej niezmiennie zajmują najwyższe miejsca, ponieważ decydują o tym, czy system przetrwa powtarzające się cykle ładowania, a nie tylko kilka pierwszych zastosowań. Kompatybilność akcesoriów plasuje się tuż za nią, ponieważ szyna, która nie może pomieścić szerokiej gamy okuć, ogranicza możliwości użytkowania przyczepy przez cały jej okres użytkowania.
Nośność znamionowa wyrażana jest na punkt mocowania, a nie na szynę i zależy od rodzaju mocowania, szerokości szyny i kąta ustawienia ładunku względem szyny. Producenci zwykle podają wartość znamionową na punkt w przedziale około 1667 funtów dla pojedynczego łącznika używanego przy prostym naciągu, wzrastającą do wyższej, gdy obciążenie jest rozłożone na wzmocnionej sekcji lub na wielu punktach współpracujących ze sobą, przy czym wiele szyn klasy przemysłowej jest przystosowanych do wytrzymywania do 5000 funtów na punkt mocowania po prawidłowym zainstalowaniu na solidnym podłożu.
Często cytowane w branży wartości referencyjne dla standardowych stalowych prowadnic elektrycznych, znamionowe dla każdego punktu mocowania.
Dane te zakładają, że szyna jest przykręcona do solidnej ramy lub kołków ściennych wzmocnionych sklejką. Szyna zamontowana w cienkiej aluminiowej osłonie za pomocą krótkich śrub nie osiągnie wartości znamionowej niezależnie od stalowej skrajni wydrukowanej na samej szynie. Kupujący powinni traktować opublikowane dane dotyczące wydajności jako górną granicę prawidłowo zainstalowanej szyny, a nie gwarancję dotyczącą każdej metody montażu.
| Stan montażu | Typowa ocena | Najlepiej nadaje się do |
|---|---|---|
| Tylko blacha | Obniżona ocena | Lekkie artykuły wyposażenia wnętrz |
| Ściana wzmocniona sklejką | Ocena standardowa | Przyczepy do transportu drobnicowego |
| Stalowy element ramy | Pełna pojemność znamionowa | Transport sprzętu ciężkiego |
Krótka przyczepa z dwoma lub trzema punktami mocowania może wystarczyć do przewozu lekkich ładunków, ale dłuższe przyczepy przewożące wiele przedmiotów wymagają bardziej rozmieszczonych punktów kotwiczenia, aby zapobiec przesuwaniu się podczas skręcania i hamowania. Poniższy wykres liniowy przedstawia ogólne wytyczne dotyczące planowania dotyczące liczby zalecanych punktów mocowania w zależności od długości przyczepy, przydatne przy ustalaniu zakresu układu szyn przed rozpoczęciem montażu.
Ogólne odniesienie do planowania dotyczące minimalnych zalecanych punktów mocowania w miarę wzrostu długości przyczepy.
Liczby te reprezentują poziom planowania, a nie stałą regułę, ponieważ masa, kształt i wysokość ładunku wpływają na to, ile punktów kotwiczenia faktycznie potrzebuje dany ładunek. Ładunki o nietypowych kształtach lub ciężkie z reguły wymagają dodatkowych punktów niezależnie od długości przyczepy.
Tor L to pokrewny system szynowy ze szczeliną w kształcie litery L, a nie owalny, i jest ogólnie kojarzony z ładunkami lotniczymi i transportem specjalistycznym, gdzie okucia muszą być odporne na ciągnięcie pod szerszym zakresem kątów. W przypadku większości zastosowań w przyczepach towarowych bardziej praktyczny pozostaje e-track system mocowania przyczepy wyboru ze względu na szerszą dostępność akcesoriów i prostszą konstrukcję montażu bez użycia narzędzi.
Porównanie redakcyjne, niebieski obszar reprezentuje e-ścieżkę, pomarańczowy obszar reprezentuje l-ścieżkę, skala dziesięciopunktowa.
Łączniki z szyną L blokują się w większej liczbie kierunków wzdłuż szczeliny, co jest przydatne w przypadku ładunku ciągniętego pod ostrym kątem, ale wiąże się to z mniejszą dostępnością akcesoriów i ogólnie większą złożonością instalacji. W przypadku przyczep zamkniętych i przyczep użytkowych ogólnego przeznaczenia systemy oparte na gąsienicach elektrycznych pozostają bardziej dostępną opcją dla większości kupujących poszukujących Przewodnik zakupu systemu e-track przed podjęciem decyzji o zakupie.
Szerokość szyny jest znormalizowana i wynosi dwa cale w prawie wszystkich produktach e-track, dzięki czemu okucia z różnych serii produkcyjnych pozostają ze sobą kompatybilne. Długość jest jednak zazwyczaj sprzedawana w stałych odstępach lub przycinana na zamówienie, w zależności od wymiarów wnętrza przyczepy.
| Długość szyny | Rozstaw szczelin | Szerokość szyny | Wspólny miernik |
|---|---|---|---|
| 2 stopy | 1 cal | 2 cale | Grubość od 12 do 16 |
| 4 stopy | 1 cal | 2 cale | Grubość od 12 do 16 |
| 8 stóp | 1 cal | 2 cale | Grubość od 12 do 16 |
| 10 stóp | 1 cal | 2 cale | Grubość od 12 do 16 |
| Niestandardowy krój | 1 cal | 2 cale | Grubość od 10 do 16 |
Kupujący wyposażający całkowicie zamknięty system torów do przyczep często łączą szyny o różnej długości, biegnąc długie poziome odcinki wzdłuż ścian bocznych i krótsze pionowe spadki w pobliżu drzwi i narożników, dlatego pomiar rzeczywistej użytecznej długości ściany przed złożeniem zamówienia pozwala uniknąć marnowania materiału i nierównych odstępów między kotwami.
Umiejscowienie wpływa na użyteczność szyny w codziennej pracy. Szyny montowane na ścianie, zwykle instalowane na dwóch wysokościach wzdłuż ścian bocznych, służą do mocowania ułożonego ładunku w oparciu o pas nośny. Szyny montowane na podłodze obsługują cięższe ładunki na paletach i sprzęt wyposażony w koła lub stopy. Szyny montowane na suficie są mniej powszechne, ale służą do mocowania nad głową długich lub lekkich przedmiotów.
Uproszczony widok izometryczny typowego rozmieszczenia szyn elektrycznych na ścianach, podłogach i sufitach w zamkniętej przyczepie.
Przyczepa używana głównie do przewozu towarów w pudełkach i ruchomych mebli ma największe zalety dzięki szynom montowanym na ścianie, mniej więcej na wysokości talii i ramion, ponieważ większość pasów przebiega poziomo przez ułożone w stos przedmioty. Przyczepa regularnie przewożąca sprzęt lub maszyny zyskuje więcej na szynach montowanych w podłodze, ponieważ niskie punkty mocowania utrzymują paski bliżej środka ciężkości przedmiotu i ograniczają przesuwanie się podczas transportu.
Jakość montażu decyduje o tym, czy opublikowane wartości nośności mają zastosowanie w praktyce. Poniższe kroki przedstawiają standardową sekwencję montażu na ścianie.
W przypadku całkowicie zamkniętego systemu torów przyczepy obejmującego wiele ścian, praca od przodu do tyłu w jednym ciągłym przejściu pozwala zachować stałą wysokość szyn i uniknąć nierównych odstępów, które mają miejsce, gdy sekcje są instalowane oddzielnie w miarę upływu czasu.
Stalowa skrajnia szyn wpływa zarówno na nośność znamionową, jak i długoterminową trwałość, szczególnie w przyczepach narażonych na działanie soli drogowej, wilgoci lub przechowywania na zewnątrz. Grubsza stal jest odporna na odkształcenia pod wielokrotnym obciążeniem i utrzymuje gwinty elementów złącznych bardziej niezawodnie przez lata użytkowania.
Ocena wytrzymałości względnej według grubości stali, skala dziesięciopunktowa, grubsza grubość oznaczona niższą liczbą.
Poza surową grubością, wykończenie powierzchni określa, jak dobrze szyna jest odporna na rdzę powierzchniową w wilgotnych lub przybrzeżnych warunkach. Wykończenia malowane proszkowo i cynkowane są powszechnie stosowane w odpornych na korozję szynach elektrycznych, ponieważ stanowią barierę ochronną bez zmiany tolerancji wymiarowych, od których zależy prawidłowe zablokowanie okuć.
Wartość szyny e-track wynika w dużej mierze z zakresu akceptowanych przez nią okuć. Dobrze zaopatrzony system e-gąsienic o dużej wytrzymałości powinien obsługiwać następujące typy akcesoriów bez konieczności stosowania narzędzi do montażu lub demontażu.
| Akcesoria | Funkcja podstawowa | Metoda montażu |
|---|---|---|
| Montaż o-ringu | Ogólny punkt mocowania paska | Wskakuje w owalną szczelinę |
| Mocowanie na pojedynczy kołek | Mocowanie paska zapadkowego | Wskakuje w owalną szczelinę |
| Mocowanie typu D-ring | Połączenie łańcucha i zawiesia | Wskakuje w owalną szczelinę |
| Dopasowanie kulkowe | Szybkie mocowanie paska | Wskakuje w owalną szczelinę |
| Wiosna E-złącze | Kotwa regulowana bez użycia narzędzi | Wskakuje w owalną szczelinę |
| Pasek podziału ścieżki | Oddziela sekcje ładunkowe | Rozpiętość pomiędzy dwiema szynami |
Z Okucia obrotowe o 360 stopni paski można wyginać pod kątem, aby dopasować je do rzeczywistego kierunku ciągnięcia ładunku, zamiast wciskać je w stałą geometrię, co zmniejsza zużycie zarówno taśmy paska, jak i samego mocowania w przypadku wielokrotnego użytkowania.
Ponieważ e-track jest wspólnym standardem branżowym, kompatybilność między markami jest ogólnie duża, ale grubość szyn, jakość powłoki i tolerancja montażu nadal różnią się w zależności od producenta systemu e-track. Nabywcy zaopatrujący się w masowe dostawy, czy to w celu modernizacji floty, czy nowych linii produkcyjnych naczep, zazwyczaj oceniają dostawcę pod kątem zdolności produkcyjnej, spójności między partiami oraz możliwości obsługi zamówień na niestandardowe systemy e-torowni dla niestandardowych długości szyn lub konfiguracji montażu.
Firma Ningbo Force Auto Parts Co., Ltd. rozrosła się z mniejszego zakładu produkcyjnego w 2008 roku do większej, nowoczesnej bazy produkcyjnej produkującej miliony części rocznie, dostarczającej pasy mocujące, sprzęt, zawiesia do podnoszenia i powiązane elementy zabezpieczające przyczepę, a także szyny e-torowe i osprzęt. Jako dostawca e-torów obsługujący sektory transportu, rolnictwa, budownictwa i energetyki, firma współpracuje z partnerami OEM i ODM poszukującymi hurtowego źródła systemów e-torów, które można skalować w zależności od potrzeb produkcyjnych, a nie pojedynczego zamówienia w małej partii.
System e-track to stalowa szyna z równomiernie rozmieszczonymi owalnymi szczelinami, w których można montować elementy montażowe bez użycia narzędzi, służąca do tworzenia elastycznych punktów kotwiczenia z możliwością zmiany położenia wewnątrz przyczepy towarowej lub pojazdu.
Służy do zabezpieczania ładunku w zamkniętych przyczepach, przyczepach użytkowych, przyczepach ruchomych i pojazdach transportu ogólnego, zapewniając paski, haki i przekładki mocny, ruchomy punkt mocowania.
Okucia z owalną główką wsuwają się w dowolną szczelinę wzdłuż szyny i blokują się na miejscu za pomocą ćwierć obrotu, umożliwiając operatorom zmianę położenia punktów kotwiczenia w dowolnym miejscu wzdłuż szyny bez wiercenia nowych otworów.
Szynę mocuje się do kołków ściennych lub elementów ramy za pomocą wstępnie wywierconych otworów prowadzących i śrub lub wkrętów o odpowiednim rozmiarze, utrzymując szynę poziomo na całej jej długości, aby zapewnić równomierne dopasowanie.
Typowe umiejscowienie obejmuje ściany boczne na wysokości talii i ramion w przypadku ładunków drobnicowych, na poziomie podłogi w przypadku cięższego sprzętu i czasami mocowanie na suficie w przypadku długich lub lekkich przedmiotów.
Tak, instalacja e-tracka naściennego w pionie i poziomie jest jedną z najpopularniejszych konfiguracji, pod warunkiem, że szyna jest przymocowana do solidnego podłoża, a nie samej cienkiej powłoki.
Nośność zależy od sposobu dopasowania i montażu, przy czym obciążenie jednopunktowe zwykle wynosi około 1667 funtów, a sekcje wielopunktowe, odpowiednio wzmocnione, mają obciążalność do około 5000 funtów na punkt.
Szerokość szyny jest znormalizowana i wynosi dwa cale, dlatego główną decyzją dotyczącą rozmiaru jest długość, którą należy zmierzyć w stosunku do powierzchni użytkowej ściany lub podłogi i zamówić w standardowych lub niestandardowych długościach.
E-track wykorzystuje owalną szczelinę i ogólnie oferuje szerszą dostępność akcesoriów, podczas gdy L-track wykorzystuje szczelinę w kształcie litery L, która jest odporna na ciągnięcie pod większymi kątami, ale ma węższe opcje akcesoriów.
Hurtowe zaopatrzenie w systemy e-torowni odbywa się zwykle bezpośrednio za pośrednictwem producenta e-torów, który obsługuje zamówienia OEM lub ODM i może skalować produkcję szyn i akcesoriów do wielkości projektu.
