Do czego służą wytrzymałe pasy cargo?

Wytrzymałe pasy cargo to urządzenia zabezpieczające o dużej wytrzymałości na rozciąganie, stosowane do unieruchomienia, przytrzymania lub wiązania ładunku podczas transportu, przechowywania i operacji na zewnątrz. Są podstawowym narzędziem zapewniającym bezpieczeństwo w logistyce, transporcie ciężarowym, transporcie morskim, budowlanym i rekreacyjnym – w każdym scenariuszu, w którym niezabezpieczony ładunek stwarza ryzyko przesunięcia, ześlizgnięcia się lub upadku. Odpowiednio dobrany pas ładunkowy działa poprzez kontrolowane naprężenie ładunku, rozprowadzanie siły poprzez taśmę i mechanizm klamry, aby utrzymać ładunek przy pokładzie lub punktach kotwiczenia niezależnie od wibracji na drodze, sił na zakrętach lub ruchu statku.

Od transportu ciężarówek z platformą i załadunku kontenerów po zabezpieczanie motocykli na przyczepach i łodzi na transportowcach jednostek pływających, Zawiązać paski w różnych konfiguracjach — z mechanizmem zapadkowym, klamrą krzywkową, wciągarką i systemem automatycznego wciągania — odpowiadają szerokiemu spektrum ciężarów ładunku, kształtów ładunku i preferencji użytkownika. W tym artykule omówiono wszystko, co powinien wiedzieć kupujący, menedżer floty lub operator: rodzaje pasów, specyfikę zastosowania, standardy nośności i kryteria wyboru – poparte danymi i praktycznymi przykładami.

Rodzaje pasów mocujących i sposób działania każdego z nich

Termin „pasek mocujący” obejmuje kilka rodzin produktów odrębnych pod względem mechanicznym. Każdy wariant został zaprojektowany z myślą o określonych wymaganiach dotyczących naprężenia, pracy użytkownika i rodzaju ładunku. Zrozumienie różnic zapobiega niedostatecznemu zabezpieczeniu – bezpośredniej przyczynie wypadków transportowych – i pomaga kupującym precyzyjnie dopasować produkt do zastosowania.

Paski zapinane na rzep

Paski zapadkowe wykorzystują mechaniczny system przekładni i zapadki do stopniowego napinania taśmy, aż do osiągnięcia pożądanego napięcia. Mechanizm zapadkowy blokuje się w miejscu, zapobiegając ześlizgiwaniu się podczas transportu. Są one najczęściej stosowanym typem w transporcie towarów komercyjnych i ciężkich, ponieważ umożliwiają osiągnięcie stałego, mierzalnego napięcia – co ma kluczowe znaczenie dla zgodności z przepisami dotyczącymi mocowania ładunku, takimi jak FMCSA 49 CFR część 393 w Stanach Zjednoczonych. Standardowy 2-calowy pasek zapadkowy zazwyczaj zapewnia Dopuszczalne obciążenie robocze (WLL) 1000–1500 kg , podczas gdy wytrzymałe wersje 4-calowe mogą osiągnąć ciężar 5000 kg lub więcej.

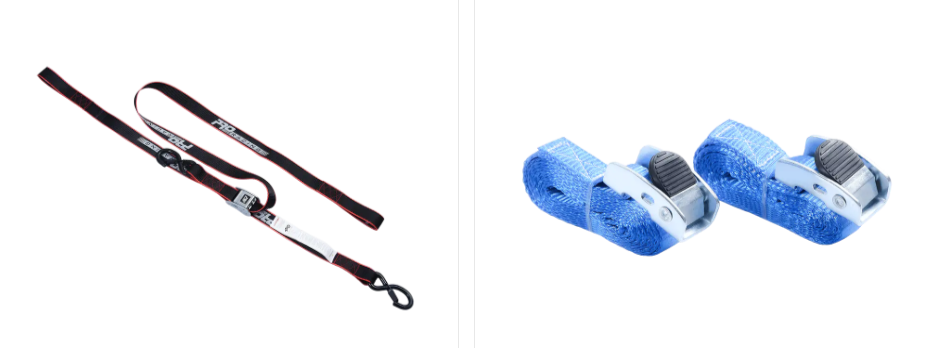

Paski mocujące z klamrą Cam

Paski z klamrą krzywkową wykorzystują sprężynującą krzywkę wewnątrz klamry, aby uchwycić taśmę przy dowolnym naprężeniu, które użytkownik zastosuje ręcznie. Są szybsze w użyciu niż paski zapadkowe – nie wymagają pompowania za pomocą uchwytu – co czyni je preferowanym wyborem w przypadku lżejszych, częściej ładowanych ładunków. Paski do mocowania motocykla to jedno z najpowszechniejszych zastosowań sprzączek krzywkowych: miękkie, równomierne napięcie, jakie stosują, pozwala uniknąć nadmiernego ściskania elementów zawieszenia, co może wystąpić, gdy paski zapadkowe są zbyt mocno napięte w pojazdach dwukołowych. Paski z klamrami krzywkowymi są zazwyczaj przystosowane do obciążeń o masie do 500–800 kg DOR.

Automatyczne, samozwijające się paski

Automatycznie zwijane paski zawierają wewnętrzną szpulę ze sprężyną, która automatycznie zwija nadmiar taśmy, eliminując luźne końce pasków, które mogą zaczepić, trzepotać lub stać się niebezpieczeństwem potknięcia. Są szeroko stosowane w transporcie samochodowym, na rampach załadunkowych pojazdów i na liniach montażowych, gdzie priorytetem jest szybkość i wielokrotne użycie. Mechanizm samozwijający zmniejsza również zużycie, chroniąc taśmę przed zanieczyszczeniami drogowymi, gdy nie jest ona obciążona, co wydłuża żywotność paska.

Paski do wyciągarki

Pasy do wciągarek to płaskie poliestrowe taśmy przeznaczone do owijania wokół prowadnicy E lub belki wciągarki z platformą. Zapewniają dużą siłę mocowania, odpowiednią do mocowania maszyn, pojazdów i materiałów sypkich na platformach. W przeciwieństwie do pasów zapadkowych, pasy wyciągarki nie mają wbudowanego mechanizmu napinającego — opierają się na oddzielnym narzędziu do drążka wciągarki. Ta prostota sprawia, że ​​są one niezwykle trwałe i łatwe w wymianie w warunkach terenowych.

Pasy do mocowania łodzi: zabezpieczanie statków morskich do transportu drogowego

Transport łodzi na przyczepach poddaje zarówno łódź, jak i system mocowania, wyjątkowej kombinacji naprężeń: drgań na drodze, przyspieszeń poprzecznych podczas pokonywania zakrętów oraz znacznego ciężaru konstrukcji kadłuba z włókna szklanego, aluminium lub drewna, który może przekraczać kilka ton. Paski do mocowania łodzi zostały specjalnie zaprojektowane, aby sprostać tym wyzwaniom. W przeciwieństwie do pasów do przewozu ładunków drobnicowych, pasy do zastosowań morskich często są wyposażone w poliestrową taśmę stabilizowaną promieniami UV, która jest odporna na degradację w wyniku długotrwałego narażenia na słońce i słoną wodę — jest to kluczowa właściwość w przypadku sprzętu żeglarskiego przechowywanego i używanego w pobliżu wybrzeży lub otwartych wód.

Prawidłowo zainstalowany zestaw uchwytów do łodzi wymaga minimum dwa pasy dziobowe i dwa pasy rufowe , zakotwiczony w wyznaczonych punktach mocowania przyczepy na krawędzi kadłuba lub nadburciu – nigdy w poprzek osprzętu pokładu lub szyby przedniej. W przypadku łodzi o długości powyżej 20 stóp zalecane są dodatkowe paski na śródokręciu. Wybór haczyków również ma znaczenie: bezpieczne haki typu J lub haki płaskie z gumowymi powłokami minimalizują uszkodzenia lakieru i żelkotu w punktach styku, co jest częstym problemem właścicieli łodzi rekreacyjnych.

Pasy do mocowania motocykla: ochrona pojazdu podczas holowania

Motocykle stanowią szczególne wyzwanie w zakresie zabezpieczenia ładunku: są wysokie, wąskie i bardzo ciężkie w stosunku do ich powierzchni, przez co są podatne na przewrócenie, gdy siły na zakrętach przekraczają tarcie statyczne na styku opona-pokład. Paski do mocowania motocykla zostały zaprojektowane tak, aby rozwiązać ten problem poprzez zastosowanie zrównoważonego docisku w dół przez kierownicę, widelec lub pętle ramy – lekko ściskając zawieszenie, aby stworzyć stabilną, osadzoną postawę, która jest odporna na przechylenie w dowolnym kierunku.

Stosowane jest standardowe podejście cztery paski ułożone krzyżowo : dwa od końcówek przedniej kierownicy do przednich punktów mocowania i dwa od tylnej ramy lub ramy pomocniczej do tylnych punktów mocowania. Taka konfiguracja X zapobiega przesuwaniu się do przodu/tyłu oraz kołysaniu bocznemu. Doświadczeni przewoźnicy zalecają ściśnięcie zawieszenia przedniego widelca o około 1–2 cale przez napięcie paska — wystarczające, aby ustabilizować rower bez obciążania zawieszenia, co mogłoby spowodować uszkodzenie podczas wibracji na długich dystansach.

W wielu przypadkach do użytku motocyklowego paski z klamrą krzywkową są preferowane w porównaniu z paskami zapadkowymi, ponieważ ograniczają maksymalne osiągalne napięcie – zmniejszając ryzyko nadmiernego dokręcenia przez mniej doświadczonych użytkowników. Jednakże w przypadku cięższych motocykli turystycznych lub trójkołowych (powyżej 400 kg) zaleca się stosowanie pasów motocyklowych z mechanizmem zapadkowym o ograniczonej maksymalnej wytrzymałości na zerwanie, aby zapewnić zgodność z przepisami dotyczącymi mocowania ładunku transportowego.

Normy dotyczące obciążenia: DOR, wytrzymałość na zerwanie i zgodność z przepisami

Jednym z najbardziej źle rozumianych aspektów wyboru pasa ładunkowego jest związek pomiędzy dopuszczalnym obciążeniem roboczym (WLL), wytrzymałością na zerwanie i łączącym je współczynnikiem bezpieczeństwa. Organy regulacyjne na głównych rynkach nakładają specjalne standardy w zakresie etykietowania właśnie dlatego, że niewłaściwe zastosowanie pasów – szczególnie przy użyciu produktów konsumenckich do ładunków komercyjnych – jest główną przyczyną wypadków drogowych związanych z ładunkiem.

• Limit obciążenia roboczego (WLL): Maksymalne obciążenie, jakie taśma może wytrzymać w normalnych warunkach pracy. Jest to liczba, której należy używać do obliczeń mocowania ładunku – a nie wytrzymałości na zerwanie.
• Wytrzymałość na zerwanie (MBS): Obciążenie, przy którym taśma ulegnie uszkodzeniu w kontrolowanych testach. Standardy branżowe zazwyczaj określają: Współczynnik bezpieczeństwa 3:1 — co oznacza, że taśma o wytrzymałości na zerwanie wynoszącej 3000 kg przenosi nośność około 1000 kg.
• WSTDA-T-1 (USA): Norma stowarzyszenia Web Sling and Tie Down Association reguluje projektowanie, testowanie i etykietowanie pasków mocujących na rynek północnoamerykański. Zgodność wymaga trwałego oznaczenia DOR, wytrzymałości na zerwanie i oznaczenia producenta na każdym pasku.
• EN 12195-2 (Europa): Norma europejska określa wymagania użytkowe dla pasów mocujących stosowanych do mocowania ładunków drogowych, w tym minimalną siłę mocowania i limity wydłużenia taśm poliestrowych.
• AS/NZS 4380 (Australia/Nowa Zelandia): Obejmuje wymagania dotyczące pasów przytrzymujących na rynku Australii i Nowej Zelandii, ze szczegółowymi wymaganiami dotyczącymi wytrzymałości taśmy na rozciąganie i działania klamry pod obciążeniem cyklicznym.

Materiały i konstrukcja: co sprawia, że wytrzymały pasek cargo jest niezawodny

Nie wszystkie taśmy są sobie równe. Występ A Wytrzymały pasek cargo pod długotrwałym napięciem, cyklicznym obciążeniem i narażeniem na środowisko zależy w dużym stopniu od rodzaju włókna, konstrukcji splotu i obróbki wykończeniowej zastosowanej podczas produkcji. Poniżej znajduje się zestawienie kluczowych czynników materiałowych, które odróżniają pasek klasy profesjonalnej od produktu towarowego.

Taśma poliestrowa o dużej wytrzymałości

Poliester o dużej wytrzymałości jest standardowym włóknem przemysłowym do taśm ładunkowych, ponieważ łączy w sobie wysoką wytrzymałość na rozciąganie (zwykle 800–1100 MPa w zależności od gatunku przędzy) z bardzo niskim wydłużeniem przy obciążeniu roboczym — zwykle mniejszym niż 3% wydłużenie przy WLL . Niskie wydłużenie ma kluczowe znaczenie: pasek, który znacznie się rozciąga pod obciążeniem, umożliwia przesunięcie ładunku przed redystrybucją naprężenia, co uniemożliwia zabezpieczenie. Poliester wykazuje również doskonałą odporność na promieniowanie UV, absorpcję wilgoci (mniej niż 0,4% wagowo) i większość powszechnie stosowanych chemikaliów przemysłowych – wszystkie te właściwości przyczyniają się do niezawodnego, długotrwałego działania w warunkach terenowych.

Konstrukcja klamry i haczyka

Mechanizm zapadkowy, obudowa klamry krzywkowej i haczyki końcowe to elementy podlegające największym naprężeniom w każdym zespole paska. Profesjonalny sprzęt wykorzystuje tłoczoną lub kutą stal z obróbką powierzchniową — cynkowaniem, cynkowaniem lub malowaniem proszkowym — w celu zapewnienia odporności na korozję. Haki zabezpieczające typu S ze sprężynowymi zatrzaskami zabezpieczającymi zapobiegają przypadkowemu rozłączeniu się z punktów mocowania, gdy taśma doświadczy chwilowego luzu podczas przenoszenia ładunku. W zastosowaniach morskich preferowane są okucia ze stali nierdzewnej w środowiskach słonowodnych, gdzie standardowa stal ocynkowana szybko koroduje.

Globalny wzrost rynku i trendy popytu na pasy mocujące

Globalny rynek pasów mocujących i zabezpieczeń ładunków odnotowuje stały wzrost, napędzany rozwojem sieci logistycznych handlu elektronicznego, rosnącą liczbą pojazdów rekreacyjnych, bardziej rygorystycznymi przepisami dotyczącymi bezpieczeństwa transportu oraz wzrostem działalności budowlanej w gospodarkach wschodzących. Badania rynku szacują, że segment produktów do kontroli ładunku wynosi około 2,8 miliarda dolarów w 2023 roku , przy czym prognozy wskazują na wzrost do około 4,1 miliarda dolarów do 2030 r., co oznacza złożoną roczną stopę wzrostu na poziomie około 5,6%.

O firmie Ningbo Force Auto Parts Co., Ltd.

Ningbo Force Auto Parts Co., Ltd. oferuje wszechstronną gamę pasów mocujących, w tym między innymi klamry krzywkowe, klamry zapadkowe, wciągarki, pasy automatyczne i pasy holownicze. Wykonane z wytrzymałej taśmy poliestrowej z trwałymi klamrami i haczykami, paski te spełniają standardy amerykańskie, europejskie i australijskie. Dostępne w Szerokość 1–4 cali o wytrzymałości na rozciąganie do 5000 kg lub nawet 10 ton, nadają się do zastosowań w logistyce, transporcie, budownictwie i zastosowaniach zewnętrznych.

Nasze paski zapadkowe są rygorystycznie testowane pod kątem bezpieczeństwa, oznaczone etykietą Dopuszczalne obciążenie robocze (WLL) i spełniają wymagania Normy WSTDA-T-1, EN-12195 i AS/NZ 4380 , zapewniając niezawodne ramy dla bezpiecznego transportu ładunków na różnych rynkach. Zapewniamy rozwiązania dostosowane do indywidualnych potrzeb klientów, poparte członkostwem w WSTDA i zaangażowaniem w jakość produkcji. Nasza linia produktów obejmuje 2-calowe, regulowane, automatycznie zwijane pasy do mocowania ładunku z bezpiecznym haczykiem S, automatyczne, samozwijane paski zapadkowe do mocowania ładunku o udźwigu 700 kg, konfigurowalny, trwały pasek do mocowania klamry motocyklowej z bezpiecznym haczykiem S oraz mini 1-calowe poliestrowe paski do mocowania klamry z klamrą – obejmujące pełny zakres, od lekkich zastosowań rekreacyjnych po wymagające wymagania transportu komercyjnego.
